Description
Toimituksen laajuus:

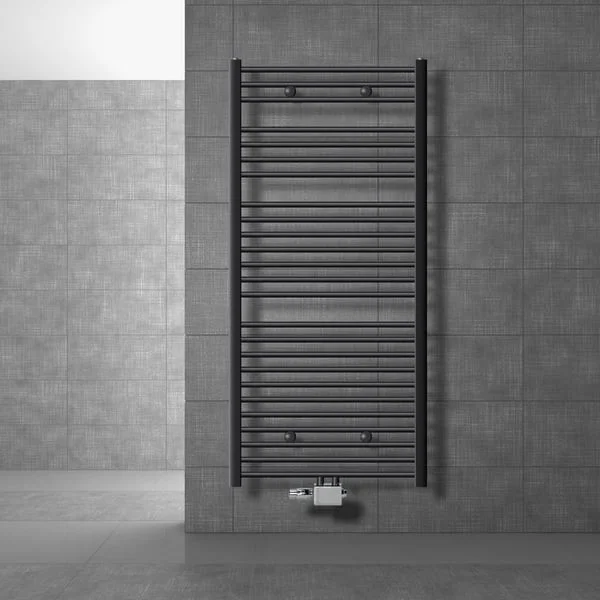

1 x kylpyhuoneen patteri
Ilmanpoistoventtiili 1/2 tuumaa
Tulppa 1/2 tuumaa
Kokoonpano-ohjeet
Seinäkiinnityssarja:
– 4 x seinäkiinnikkeet
– 4 x ruuvit ja tapit
– 4 x kiinnitysruuvi
– 4 x aluslevyt
Tekniset tiedot:
Leveys (mm): 750;
Korkeus (mm): 1500;
Liitännät (mm): 705;
Putken halkaisija: Ø22;
Profiili: 30*40*1,5 D;
Lämmitysteho (wattia 75/65/20°:ssa): 940;
Vesimäärä (L): 8,34;
Paino (kg): 12,49;
Väri: Antrasiitti:
putken halkaisija 18-22 mm;
18-22 mm:n putkivälejä varten;
Syvyys (seinästä putken keskelle): 75-100 mm;
Syvät pistokkeet eivät sovellu asennettavaksi kipsilevyyn.
Suurin käyttöpaine: 10 bar (1 MPa)
testipaine: 12 bar (1,2 MPa)
pystysuorat D-profiilit 30 x 40 x 1,5 mm
vaakasuuntaiset pyöreät putket 22 x 1,2 mm
Etäisyys seinästä: noin 6,5cm.
Tekniset tiedot Liitäntäsarja:
Liitäntäsarja 50 mm:n putkiväleille Keskiliitäntä.
Monilohkoinen kaksiputkinen liitos
max. käyttöpaine 10 bar
max. käyttölämpötila 110°C
voidaan käyttää suorassa ja kulmaliitoksessa
Esisäädettävä venttiili sis. avaimen
väri: kromi
pakkassuoja-asetuksella
5 tasoa säädettävissä
kaksiputkista lämmitysjärjestelmää varten
Liitäntäkierre patterille 1/2″ vapaakierteisellä mutterilla varustettuna
putkiliitäntä ulkokierteellä G 3/4”, jossa on kartio puristussarjaan liitettävää liitäntää varten
säädettävissä hydraulista tasapainotusta varten
nesteanturilla (hydrosensorilla)
asetusarvoalue: 0-30 °C
”0”-asennolla ja pakkassuojalla
pakkassuoja säädettävissä 6 °C:ssa
patterit, joissa on meno- ja paluuvirtaus
Yleiskäyttöinen – voidaan käyttää suorille ja kulmamuodoille (sis. suojuksen).
